펌프 인버터(VFD) 제어의 원리와 에너지 절감 효과 완벽 해설





펌프 인버터(VFD) 제어의 원리와 에너지 절감 효과 완벽 해설

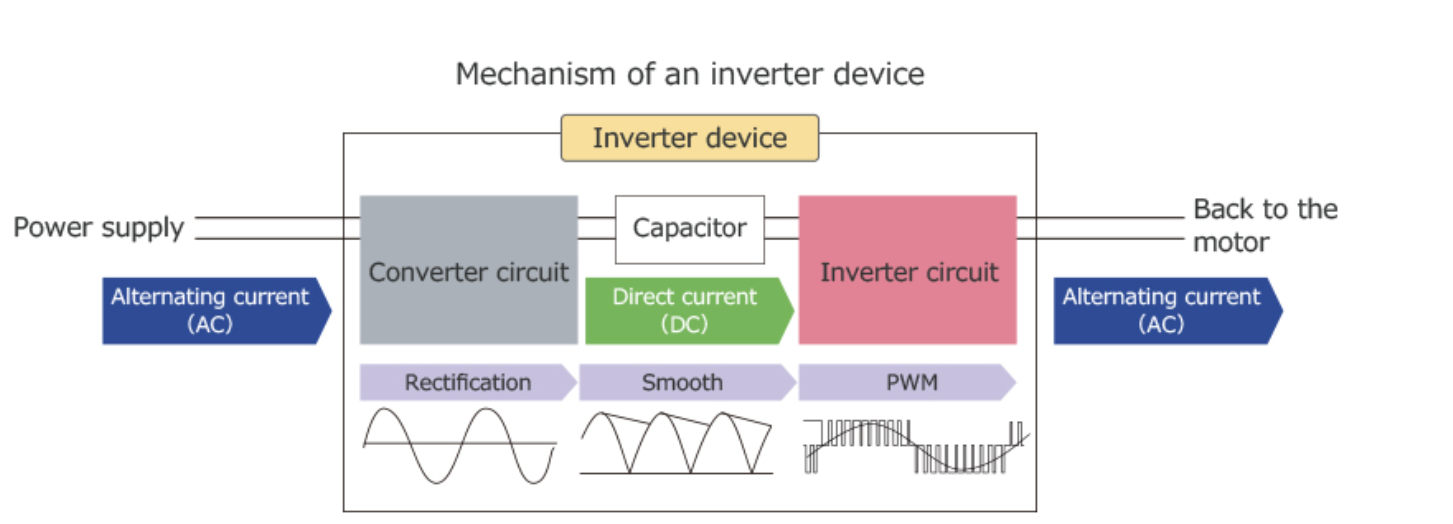

1. 인버터(VFD) 제어란?

인버터(VFD, Variable Frequency Drive)는 전동기의 회전수를 가변시켜 펌프의 유량(Q)과 양정(H)을 조절하는 장치입니다. 기존의 밸브 스로틀 방식이 유량을 물리적으로 제한하는 반면, 인버터는 전기적으로 회전수를 줄여 불필요한 에너지 손실을 줄입니다.

즉, 펌프를 “필요한 만큼만” 돌리는 제어 방식으로, 효율 향상과 전력 절감이 동시에 가능합니다.

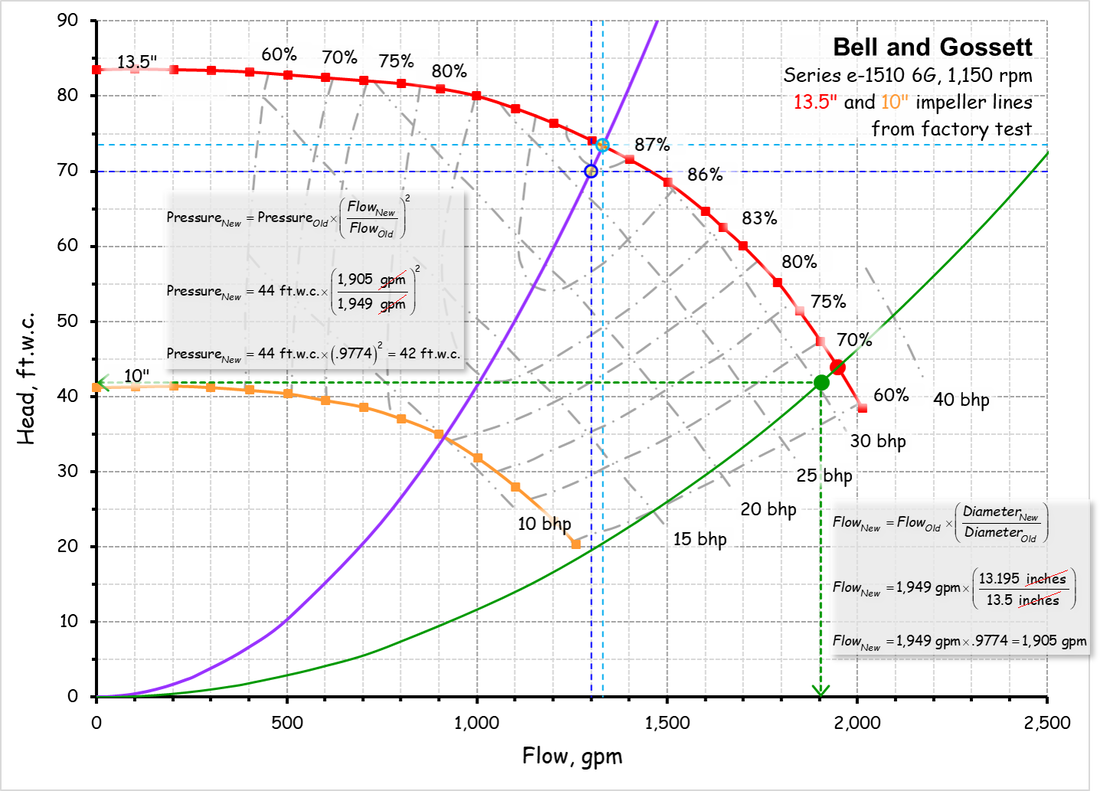

2. 펌프 상사법칙(Affinity Laws) 기반 제어 원리

인버터 제어의 핵심은 펌프 상사법칙(Affinity Laws)에 있습니다. 회전수(N) 변화에 따라 펌프의 주요 특성이 다음처럼 변합니다.

항목	비례 관계	예시 (60Hz → 50Hz)
유량(Q)	Q ∝ N	0.83배
양정(H)	H ∝ N²	0.69배
동력(P)	P ∝ N³	0.58배

즉, 회전수를 10Hz 낮추면 유량은 약 17%, 양정은 31%, 소비전력은 42% 감소합니다. 이 관계 덕분에 VFD는 펌프 운전의 에너지 효율화 핵심 기술로 자리 잡았습니다.



3. 밸브 제어 vs 인버터 제어 비교

기존에는 밸브 스로틀 방식으로 유량을 제어했지만, 이는 펌프가 여전히 최대 회전수로 동작하기 때문에 전력 낭비가 컸습니다.

구분	밸브 제어	인버터 제어(VFD)
유량 조절 방식	밸브 개도 조절	회전수(N) 조절
에너지 손실	높음 (밸브 압력손실)	낮음 (필요 동력만 사용)
효율	낮음 (곡선 왼쪽 운전)	높음 (BEP 근처 유지)
설비 스트레스	높음 (진동, 열 발생)	낮음 (부드러운 기동)



4. 에너지 절감 효과 계산 예시

다음은 45kW 펌프에 인버터 제어를 적용했을 때의 절감 효과 예시입니다.

항목	기존(밸브 제어)	VFD 제어	절감률
평균 전력	42 kW	26 kW	38%
일일 운전 시간	16시간	16시간	-
월간 전력 사용량	20,160 kWh	12,480 kWh	−7,680 kWh
월 절감액(단가 120원/kWh)	2,419,200원	1,497,600원	약 92만원 절감

인버터 제어 도입 시 초기 투자비를 감안해도 1~2년 이내 회수가 가능한 수준의 효율 향상을 기대할 수 있습니다.



5. 현장 적용 시 유의사항

• 모터 절연 등급 확인 (인버터 서지 전압 대응)
• VFD 출력 케이블 길이 제한 (노이즈 방지)
• EMI 필터 및 리액터 설치로 전기적 간섭 최소화
• 저속 운전 시 냉각팬 효율 저하 → 외부 팬 추가 고려
• 제어 신호(4~20mA, PID) 안정화 후 피드백 튜닝

6. 결론: 인버터 제어는 펌프 효율 향상의 필수 기술

펌프 인버터(VFD) 제어는 단순한 유량 조절을 넘어, 공정의 효율과 설비 신뢰성을 함께 높이는 솔루션입니다. 회전수 제어만으로 전력 절감·소음 저감·설비 수명 연장을 실현할 수 있으며, 최근에는 AI 기반 부하 예측 제어와 연계되어 스마트 플랜트의 기본 요소로 자리 잡고 있습니다.





※ 본 글은 화학·플랜트·수처리 설비 엔지니어를 위한 교육형 콘텐츠로 작성되었습니다. 실제 설비 적용 시 제조사 매뉴얼 및 전기적 안전 기준을 반드시 확인하세요.
