다이아프램 펌프는 유체를 다루는 화학 공정에서 특히 주목받는 용적식 펌프의 한 종류입니다.
본 글에서는 다이아프램 펌프의 작동 원리부터 구조적 특징, 장단점, 그리고 유화중합이나 고점도 공정에서 실제로 어떻게 활용되는지까지 실무 중심으로 해설합니다.
다이아프램 펌프란 무엇인가?
다이아프램 펌프(Diaphragm Pump)는 고무 또는 PTFE(테프론) 재질의 다이아프램이 왕복 운동하며 유체를 흡입·토출하는 용적식 펌프입니다.
기계식 또는 공압식(에어 오퍼레이티드) 방식으로 작동하며, 밀폐된 구조 덕분에 누설 위험이 거의 없어 유해 화학물질, 점성 물질, 슬러리 등을 안전하게 이송 할 수 있는 펌프입니다.
작동 원리: 왕복 운동과 체크 밸브의 협업

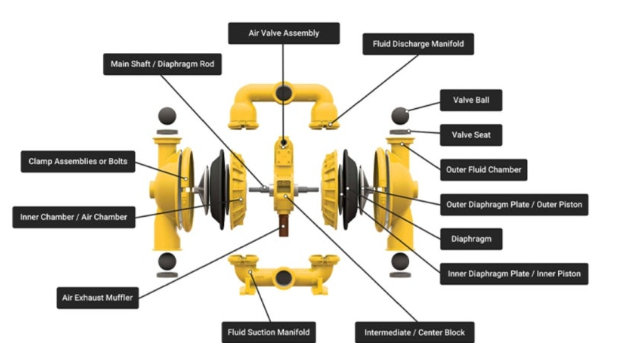

다이아프램 펌프는 크게 4가지 구성요소를 중심으로 작동합니다:
- 1. 다이아프램: 유연한 소재로 구성되며, 앞뒤로 왕복하여 펌핑 동작을 수행
- 2. 구동부(에어 또는 기계식): 압축공기 또는 기어, 캠 등을 통해 다이아프램을 움직임
- 3. 체크 밸브(입구/출구): 흡입 시 유체가 들어오고, 토출 시 역류를 방지
- 4. 펌프 헤드: 유체가 직접 통과하는 경로, 내화학 재질로 구성
작동 순서는 다음과 같습니다:
- 다이아프램이 뒤로 당겨짐 → 흡입 밸브 열리고 유체 유입
- 다이아프램이 앞으로 밀림 → 흡입 밸브 닫히고 토출 밸브 열리며 유체 배출
- 이 동작이 반복되며 연속적인 이송이 이루어짐
장단점 정리
✅ 장점
- ✔️ 완전 밀폐형 → 누설·증기 유출 방지
- ✔️ 자흡 가능 → 별도 프라이밍 장치 없이도 흡입 가능
- ✔️ 저속 고토크 작동 → 점성이 높은 유체에도 적합
- ✔️ 건식 운전 가능 → 공회전해도 펌프 손상 위험 낮음
- ✔️ 정밀한 이송 → 맥동이 일정해 정량 제어 가능
⚠️ 단점
- ❗ 맥동 현상 존재 → 보정용 맥동 완충기 필요
- ❗ 구동음 및 진동 → 공압식일수록 운전 소음이 있음
- ❗ 부품 교체주기 존재 → 다이아프램은 소모품
- ❗ 상대적으로 낮은 토출량 → 대용량 이송에는 부적합
유화·점성 공정에서의 실전 활용
1) 유화중합 공정
유화중합은 수지, 고무, 라텍스 등을 생산할 때 사용되는 공정으로, 에멀전(Emulsion)을 일정한 유량으로 반응기로 공급해야 합니다.
다이아프램 펌프는 이 때 다음과 같은 이유로 적합합니다:
- 화학 약품과의 내화학성 우수
- 정밀한 유량 제어 가능 → 반응 조건 안정화
- 누설 방지 → 안전성 확보
2) 점도 높은 슬러리 이송
점도가 높은 고분자 용액, 안료 혼합액, 펄프 슬러리 등도 다이아프램 펌프로 안전하게 이송 가능하며, 압력 변동 없이 일정한 토출이 가능해 배관 진동 최소화에 유리합니다.
※ 단, 맥동 보정을 위해 맥동 완충기, 배관 길이 최소화 등 설계 조건을 함께 고려해야 합니다.
결론: “위험하거나 점성 있는 유체 = 다이아프램 펌프”
다이아프램 펌프는 단순히 ‘특수한 펌프’가 아니라, 화학, 제약, 식품, 반도체 세정, 도장 등 다양한 산업에서 안전성과 정밀성을 동시에 만족시키는 핵심 장비입니다.
유화중합 같은 반응 공정에서는 유량 조절과 누설 제어가 핵심이기 때문에, 다이아프램 펌프는 그 자체로 ‘공정의 품질’을 좌우할 수 있는 중요한 선택입니다.
